Карты регионов РФ

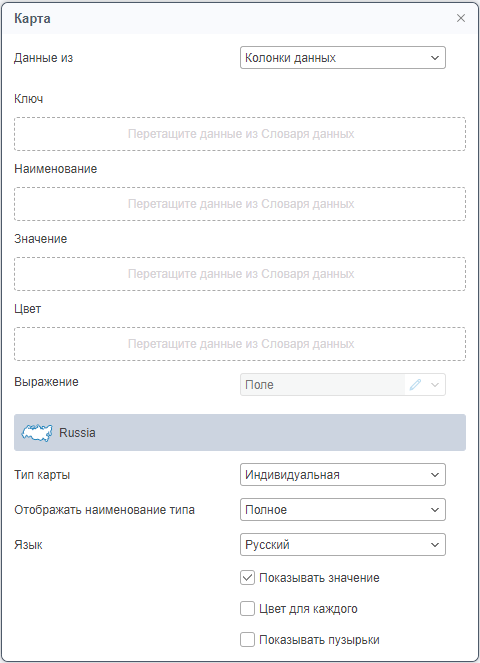

Рассмотрим настройку редактора региональной карты регионов Российской федерации, если данные будут получены из полей данных. Для этого в параметре Данные из необходимо выбрать значение Колонки данных.

Поле Данные из дает возможность определить источник данных:

Ручной;
Колонки данных;

Поля данных:

Поле Ключ - необходимо перетянуть из Словаря данные с перечнем ключей элементов карты определенного вида.

В качестве ключа могут использоваться ИСО-коды (для карты Российской федерации), а так же ИСО-коды в сочетании с ОКАТО района (для карт регионов РФ)
Поле Наименование - необходимо перетянуть из Словаря данные с именами для элементов карты определенного вида.
Поле Значение - необходимо перетянуть из Словаря данные со значениями для каждого элемента карты определенного вида.
Поле Цвет - необходимо перетянуть из Словаря данные, которые содержит значение цвета в формате #FFFFF для каждого ключа карты. В случае, указания колонки данных с цветами географических объектов, необходимо также включить параметр Цвет для каждого.

В качестве источника данных для элемента Региональная карта предлагается использовать файл формата csv, содержащий таблицу с перечнем идентификаторов регионов, их ИСО-кодов и ИСО-кодов в сочетании с ОКАТО районов.

Пример файла формата csv доступен для скачивания по данной ссылке.

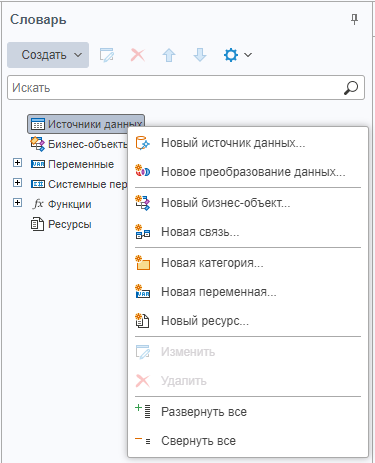

Для создания источника данных, следует выбрать команду Новый источник данных в меню Источники данных словаря данных или из контекстного меню:

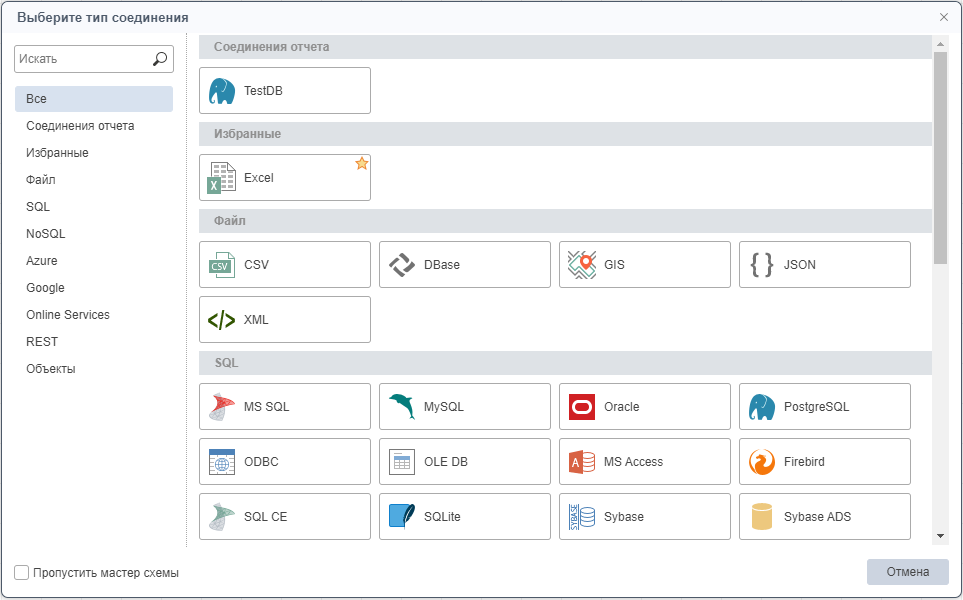

Далее необходимо выбрать тип соединения Файл и формат CSV в соответствующем окне:

После выбора формата файла, в появившемся окне необходимо загрузить скачанный ранее файл, для этого следует нажать кнопку Загрузить и выбрать файл с помощью файловой системы вашего устройства:

Окно создания нового соединения

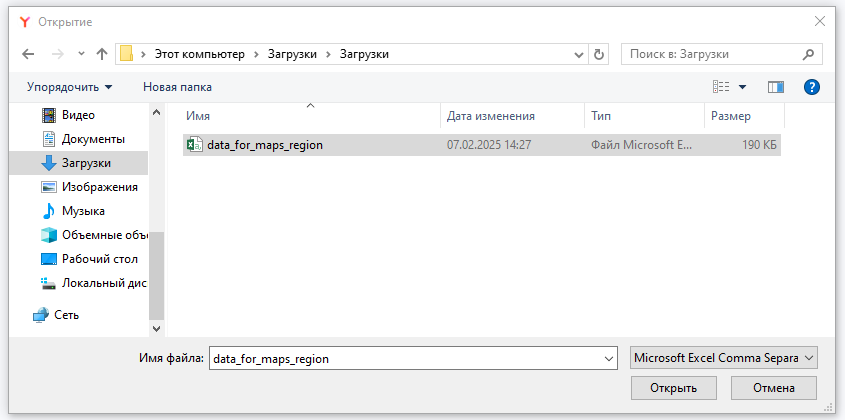

Выбор файла для загрузки

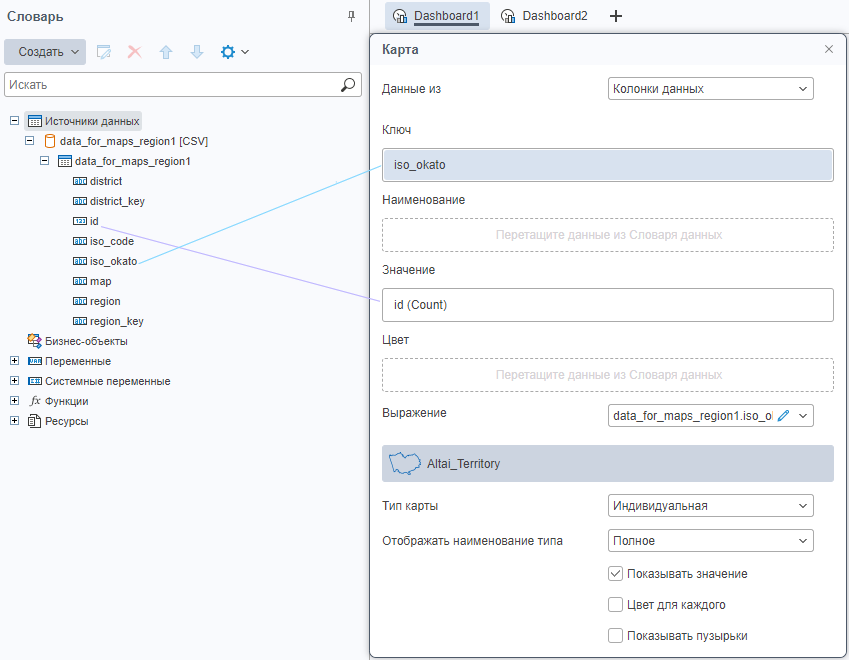

В качестве ключа, для региональной карты Российской федерации необходимо перетянуть из Словаря данные с ИСО-кодами регионов РФ: iso_okato.

Но так же допустимо использование строкового поля со значением ключа. Значение ключей и ИСО-коды указаны в описании для каждой карты региона РФ.

Для поля значение из словаря необходимо перетянуть данные идентификатора: id.

Поле Выражение - в этом поле отображается выражение выделенного элемента данных.

Поле Тип карты дает возможность изменить тип элемента.

Поле Отображать наименование типа дает возможность выбрать один из трех режим отображения наименования элементов карты:

Нет - наименования карты для каждого элемента карты отображаться не будут;
Полное - наименования для каждого элемента карты будут отображаться полностью;
Короткое - наименования для каждого элемента карты будут отображаться в сокращенном виде.

Графа Показывать значение - предоставляет возможность отображать значения элементов карты. Если флажок установлен, то для каждого элемента карты, будет отображено его значение.

Графа Цвет для каждого - дает возможность для каждого элемента карты определить свой цвет. Этот параметр доступен только для индивидуальной карты.

Графа Показывать пузыри предоставляет возможность отобразить значение географического объекта в виде пузыря.
